Résumé de l'article : Panne en acier formé à froidest un élément structurel important dans les systèmes de montage solaires modernes et dans la construction à ossature d'acier. En combinant une conception transversale efficace, un profilage précis, des revêtements résistants à la corrosion et une personnalisation flexible, il peut fournir un support fiable tout en contribuant à réduire le poids structurel inutile et la complexité de l'installation. Cet article explique le fonctionnement des pannes en acier formé à froid, où elles sont utilisées, quels facteurs doivent être pris en compte lors de la sélection et comment des pratiques de fabrication et d'installation appropriées peuvent améliorer les performances structurelles à long terme.
Table des matières
- Qu'est-ce qu'une panne en acier formé à froid ?
- Comment fonctionne la structure des pannes ?
- Pourquoi les pannes en acier formé à froid sont-elles largement utilisées ?
- Où les pannes en acier formé à froid sont-elles utilisées ?
- Pannes en acier formé à froid par rapport aux sections traditionnelles laminées à chaud
- Comment choisir la bonne panne ?
- Comment les pannes en acier formé à froid sont-elles fabriquées ?
- Que faut-il prendre en compte lors de l'installation ?
- Quels facteurs de qualité sont les plus importants ?
- Comment améliorer la durée de vie ?
- Pourquoi choisir Energet Solaire ?
- Foire aux questions
- Conclusion
1. Qu'est-ce qu'une panne en acier formé à froid ?

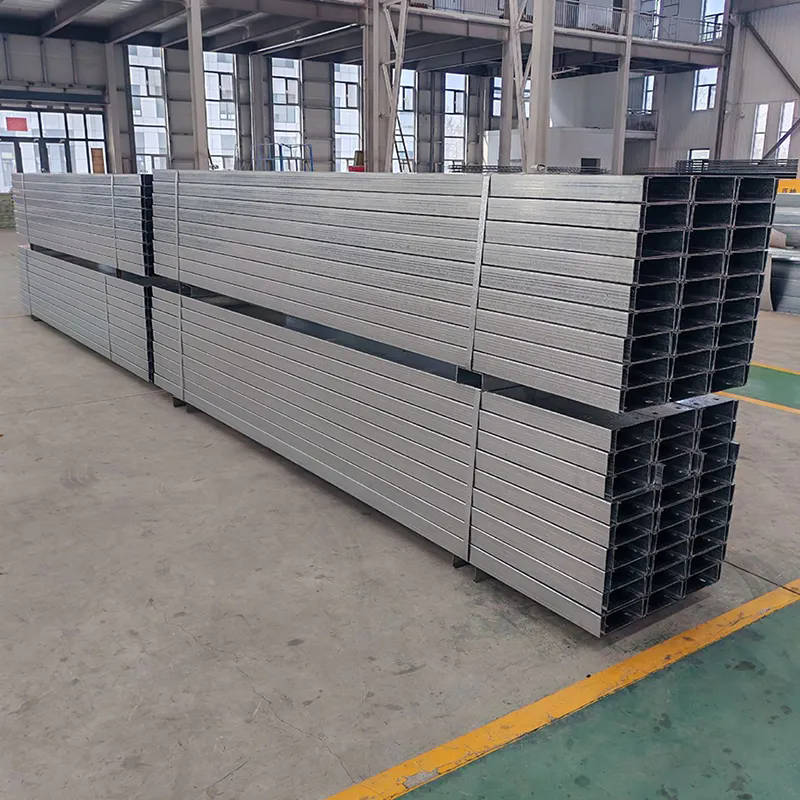

La panne en acier formé à froid est un élément de construction en acier fabriqué en formant une bande ou une tôle d'acier dans une forme de section transversale spécifique à température ambiante. Contrairement aux profilés laminés à chaud conventionnels, le matériau n'a pas besoin d'être chauffé à haute température avant le processus de formage. Au lieu de cela, le profilage continu plie progressivement l’acier selon le profil requis.
Les profils les plus courants sontPannes en forme de C et en forme de Z. Leur géométrie est conçue pour offrir un équilibre efficace entre la résistance structurelle, la consommation de matériaux, le poids et la commodité d'installation.
Dans les applications de montage solaire, les pannes fonctionnent normalement comme éléments structurels secondaires. Ils peuvent connecter les éléments de support principaux aux composants de montage photovoltaïques tout en répartissant les charges des modules solaires, des rails, des supports, de la neige, du vent et d'autres forces environnementales dans le système structurel principal.
Les performances d’une panne ne dépendent pas seulement de ses dimensions nominales. La qualité du matériau, l'épaisseur, la géométrie de la section transversale, la portée, la méthode de connexion, le système de revêtement, la disposition des trous et les charges du projet influencent tous le résultat structurel final.
Pour cette raison, l’achat du profilé en acier le moins cher en fonction uniquement du prix ou du poids peut créer des problèmes plus tard. Une panne correctement conçue doit être sélectionnée en fonction des exigences structurelles réelles du projet.
2. Comment fonctionne la structure des pannes ?
L’efficacité d’une panne en acier formé à froid vient en grande partie de sa géométrie transversale. Au lieu d’utiliser une bande d’acier plate présentant une résistance à la flexion limitée, l’acier est transformé en un profil structurel plus profond.
L'augmentation de la profondeur de section peut améliorer la résistance à la flexion autour de l'axe structurel concerné sans nécessiter une augmentation proportionnellement importante du matériau. Selon la conception, les lèvres, les brides, les âmes et les éléments de raidissement peuvent fonctionner ensemble pour améliorer l'efficacité des sections.
Dans une structure solaire typique, le chemin de charge peut être compris comme :
- Les modules solaires reçoivent des charges environnementales et opérationnelles.
- Les rails de montage ou les composants de support transfèrent ces charges aux éléments structurels secondaires.
- Les pannes en acier formé à froid répartissent les charges le long de la charpente.
- Les poutres et colonnes primaires transfèrent les charges vers la fondation ou la structure de support.
Cela signifie que la panne n'est pas un composant isolé. Ses dimensions et détails de connexion doivent fonctionner avec le reste de la structure.
Pour les grandes installations photovoltaïques, l'emplacement cohérent des trous est particulièrement important. Un poinçonnage précis permet aux boulons, supports et autres composants de s'aligner correctement, réduisant ainsi les ajustements inutiles lors de l'assemblage.
3. Pourquoi les pannes en acier formé à froid sont-elles largement utilisées ?
Les projets de construction modernes se préoccupent de plus en plus de l’efficacité structurelle, de la rapidité d’installation, de l’utilisation des matériaux et de la durabilité à long terme. Les pannes en acier formé à froid peuvent répondre simultanément à plusieurs de ces exigences.
- Géométrie structurelle efficace :Les sections formées peuvent fournir des performances de flexion utiles sans recourir à des sections en acier excessivement lourdes.
- Dimensions précises :Le profilage continu peut produire une géométrie de section cohérente sur de grands lots de production.
- Personnalisation flexible :La longueur, l'épaisseur, les dimensions du profil et les modèles de trous peuvent être adaptés aux exigences du projet.
- Efficacité de l'installation :Les trous produits en usine et les dimensions standardisées peuvent simplifier l'assemblage sur site.
- Bonne utilisation des matériaux :Le profil transversal peut être optimisé pour l'application structurelle prévue.
- Protection contre la corrosion :Les systèmes de revêtement métallique galvanisés et avancés peuvent améliorer la résistance à l’exposition environnementale.
- Large gamme d'applications :Le même concept général de panne peut être utilisé dans les systèmes photovoltaïques, les abris de voiture, les bâtiments industriels et autres structures en acier.
Ces avantages deviennent particulièrement précieux lorsqu'un projet contient des centaines ou des milliers de composants structurels répétés. De petites incohérences dimensionnelles ou difficultés d’installation peuvent devenir importantes lorsqu’elles sont multipliées sur un grand site.
4. Où les pannes en acier formé à froid sont-elles utilisées ?
Les pannes formées à froid conviennent à de nombreuses applications structurelles où un support secondaire efficace est requis. Leur utilisation est particulièrement visible dans la construction photovoltaïque.
| Application | Rôle structurel typique | Exigence clé |
|---|---|---|
| Projets solaires au sol | Supporte et connecte les composants structurels photovoltaïques secondaires | Résistance au vent, cohérence dimensionnelle, protection contre la corrosion |
| Systèmes PV sur toit | Fournit un support secondaire dans le cadre de montage | Faible poids structurel et connexions fiables |
| Abri de voiture solaire | Prend en charge les panneaux photovoltaïques dans les structures d'abris de voiture en acier | Résistance, durabilité, apparence et efficacité d’installation |
| Bâtiments industriels | Agit comme élément de charpente en acier secondaire | Capacité de charge et stabilité dimensionnelle à long terme |
| Structures générales en acier | Supporte les poutres, les colonnes, les panneaux et autres éléments structurels | Sélection correcte du profil et conception de la connexion |
Pour les applications solaires, les conditions environnementales méritent une attention particulière. Les projets dans les régions côtières, les zones très humides ou les endroits exposés à des conditions atmosphériques agressives peuvent nécessiter une protection de surface améliorée par rapport aux projets situés dans des environnements intérieurs secs.
5. Pannes en acier formé à froid par rapport aux sections traditionnelles laminées à chaud
Les éléments en acier formés à froid et laminés à chaud ne sont pas des substituts directs dans toutes les applications structurelles. Le choix correct dépend du cas de charge, de la portée, de la géométrie, des normes de conception et de la rentabilité du projet.
| Facteur | Panne en acier formé à froid | Section laminée à chaud traditionnelle |
|---|---|---|
| Méthode de fabrication | Profilage à température ambiante | Laminage et façonnage à haute température |
| Flexibilité du profil | Grande flexibilité pour les sections personnalisées | Souvent basé sur des profils laminés standardisés |
| Personnalisation dimensionnelle | Convient aux dimensions spécifiques au projet | Généralement sélectionnés parmi les sections standards disponibles |
| Optimisation du poids | Efficace pour de nombreuses applications structurelles secondaires | Peut être avantageux pour les exigences de charge plus lourdes |
| Application typique | Charpente secondaire, montage solaire, structures légères en acier | Châssis structurels lourds et applications de charge exigeantes |
Le point important est qu’aucune des deux méthodes de fabrication n’est automatiquement supérieure pour chaque projet. Les ingénieurs en structure doivent évaluer le cheminement complet de la charge et les exigences de conception applicables avant de sélectionner une section.
6. Comment sélectionner la bonne panne ?
La sélection d'une panne en acier formé à froid doit commencer par les exigences techniques plutôt que par le simple choix d'un profil populaire. Plusieurs paramètres doivent être évalués ensemble.
1. Déterminer les charges de conception
Le vent, la neige, les charges d'équipement, les charges mortes et autres forces applicables doivent être pris en compte. Les projets solaires dans les régions à vent fort ou à forte neige peuvent nécessiter des spécifications structurelles très différentes de celles des projets dans des climats doux.
2. Confirmez la portée et l'espacement
La distance entre les supports affecte directement le comportement en flexion et la déflexion. Un profil qui fonctionne correctement sur une courte portée peut ne pas être approprié pour une distance sans support plus longue.
3. Sélectionnez la qualité du matériau
Les nuances d'acier de construction courantes peuvent inclure Q235B, Q355B, S235JR et S355JR, tandis que les nuances de structure galvanisées telles que S250GD, S350GD ou S420GD peuvent être envisagées en fonction de l'application et des normes applicables.
4. Choisissez une épaisseur appropriée
L'épaisseur affecte la capacité structurelle, le poids, les exigences de fabrication et le coût. L'augmentation de l'épaisseur n'est pas toujours la solution la plus économique si la géométrie des sections peut être optimisée plus efficacement.
5. Évaluer l'exposition à la corrosion
L'acier galvanisé et les revêtements de type ZAM peuvent offrir une protection de surface améliorée. Le revêtement approprié doit être sélectionné en fonction de l'exposition atmosphérique, de la durée de vie prévue, de la stratégie de maintenance et des exigences du projet.
6. Vérifiez les exigences de connexion
Les trous de boulons, les dimensions des fentes, l'espacement des trous, les distances entre les bords et le matériel de connexion doivent être compatibles avec le système de montage. Le poinçonnage en usine peut être utile lorsque le projet utilise des schémas de connexion standardisés.
7. Comment les pannes en acier formé à froid sont-elles fabriquées ?
Une panne fiable commence par une matière première contrôlée et un processus de fabrication stable. Bien que les procédures de production exactes varient selon le fabricant, le processus général comprend plusieurs étapes importantes.
- Préparation des matières premières :Les bobines ou bandes d'acier sont vérifiées pour leur qualité, leurs dimensions, leur état de surface et leurs exigences mécaniques.
- Profilage :La bande passe par une séquence de stations de formage qui créent progressivement le profil C ou Z requis.
- Poinçonnage de précision :Les trous de connexion peuvent être réalisés selon les dessins spécifiés et le modèle d'installation.
- Coupe:Le profil continu est coupé aux longueurs requises.
- Contrôle dimensionnel :Les dimensions clés, la position des trous, la rectitude et l'état de la surface sont vérifiés.
- Protection des surfaces :En fonction du matériau sélectionné et de la méthode de fabrication, des systèmes de revêtement résistant à la corrosion sont appliqués ou fournis dans le cadre du matériau en acier.
- Conditionnement:Les pannes finies sont regroupées et protégées pour le transport et la manutention.
L'automatisation est particulièrement utile pour les projets photovoltaïques à grand volume car elle permet de maintenir la répétabilité. Lorsqu'un projet nécessite des milliers de pièces similaires, des tolérances de production stables peuvent faire une différence substantielle dans l'efficacité de l'installation.
8. Que faut-il prendre en compte lors de l'installation ?
Même une panne de haute qualité peut ne pas fonctionner correctement si elle est mal installée. Les équipes de construction doivent suivre les dessins approuvés et les exigences de l'ingénieur en structure au lieu de procéder à des modifications incontrôlées sur le terrain.
- Évitez les coupes inutiles :La découpe d'éléments structurels sur le chantier de construction peut modifier leur géométrie de conception et compromettre leurs performances.
- Évitez les perçages non autorisés :Des trous supplémentaires peuvent réduire les propriétés efficaces de la section et interférer avec la conception des connexions.
- Maintenir un espacement correct :L'espacement des pannes doit correspondre à la conception structurelle approuvée.
- Utilisez des fixations compatibles :Les fixations doivent être adaptées aux matériaux structurels et aux conditions environnementales.
- Protégez la surface :Les rayures et les dommages causés par les impacts aux revêtements de protection doivent être réparés de manière appropriée.
- Contrôler l’accumulation d’eau :Les détails structurels doivent éviter les conditions qui permettent à l'eau de rester emprisonnée autour des éléments en acier.
- Vérifiez l'alignement :La rectitude et le positionnement doivent être vérifiés avant le serrage final des connexions.
La qualité de l'installation est particulièrement importante pour les systèmes photovoltaïques, car la charpente peut rester exposée au vent, à la pluie, aux changements de température et au rayonnement solaire pendant de nombreuses années.
9. Quels facteurs de qualité sont les plus importants ?
Lors de l'achat d'une panne en acier formé à froid, les acheteurs doivent évaluer le produit complet plutôt que de se concentrer uniquement sur le prix unitaire.
| Facteur de qualité | Pourquoi c'est important | Ce que les acheteurs devraient vérifier |
|---|---|---|
| Nuance d'acier | Influence la résistance et le comportement structurel | Documentation matérielle et qualité spécifiée |
| Épaisseur | Affecte la capacité et la durabilité de la section | Épaisseur mesurée et tolérances |
| Dimensions du profil | Influencer directement les performances structurelles | Dimensions de l'âme, de la bride, de la lèvre et hors tout |
| Position du trou | Détermine la compatibilité de la connexion | Diamètre, espacement et alignement des trous |
| Revêtement | Aide à protéger l’acier de la corrosion | Type de revêtement, spécifications et état de surface |
| Rectitude | Influence l’installation et l’alignement structurel | Inspection visuelle et dimensionnelle |
| Cohérence de la production | Important pour les constructions de grands volumes | Inspection de lots et contrôles de fabrication |
10. Comment améliorer la durée de vie ?
Une bonne sélection de matériaux n’est que le début d’une performance à long terme. Le système structurel doit également être inspecté périodiquement, en particulier dans les environnements difficiles.
Pour les projets côtiers et à forte humidité, une attention particulière doit être portée à l’état du revêtement, aux points de connexion, aux bords coupés, à l’humidité accumulée et aux zones où des métaux différents peuvent entrer en contact.
Les équipes de maintenance doivent rechercher :
- Corrosion visible ou détérioration du revêtement.
- Rayures ou dommages mécaniques aux surfaces de protection.
- Attaches desserrées ou endommagées.
- Déformation inattendue ou flambage local.
- Accumulation d’eau autour des connexions structurelles.
- Modifications de l'alignement ou de la géométrie structurelle.
Une inspection précoce peut identifier des problèmes mineurs avant qu’ils ne se transforment en problèmes structurels ou de maintenance coûteux. L'intervalle d'inspection doit refléter l'environnement du projet, le niveau d'exposition, les exigences de conception et le plan de maintenance.
11. Pourquoi choisir Energet Solar ?
Énergie Solairefournit des solutions de pannes en acier formé à froid pour les systèmes de montage photovoltaïques et les structures en acier, y compris les profilés en forme de C et de Z. Sa gamme de produits prend en charge à la fois les exigences standard et les configurations spécifiques au projet.
Les spécifications disponibles peuvent être adaptées en fonction de paramètres tels que la longueur, la largeur, la hauteur, l'épaisseur, la qualité du matériau, le revêtement et la disposition du poinçonnage. Cette flexibilité est utile pour les entrepreneurs EPC, les fabricants de systèmes de montage solaire, les distributeurs et les développeurs de projets qui ont besoin d'éléments structurels correspondant à la conception de leur système existant.
Les dimensions typiques du produit peuvent être configurées en fonction des exigences du projet, avec des options représentatives couvrant des longueurs d'environ 1 000 à 6 000 mm, des largeurs d'environ 40 à 80 mm, des hauteurs d'environ 50 à 220 mm et des épaisseurs d'environ 1,8 à 3,0 mm. Les spécifications finales doivent toujours être confirmées par rapport aux calculs techniques et aux dessins du projet.
Énergie Solaire met également l'accent sur la cohérence de la fabrication grâce à des processus tels que le profilage, le poinçonnage automatisé, la découpe de précision, l'inspection dimensionnelle et le contrôle qualité. Pour les projets personnalisés, la production peut être coordonnée selon les dessins techniques et les exigences de connexion spécifiées.
Pour les projets solaires internationaux, ce type de flexibilité de fabrication peut contribuer à réduire le besoin de modifications sur site et à rendre l'intégration des composants plus prévisible.
12. Questions fréquemment posées
Q1 : Quel est l’objectif principal d’une panne en acier formé à froid ?
Une panne en acier formé à froid est généralement utilisée comme élément structurel secondaire pour supporter et répartir les charges dans les structures en acier. Dans les systèmes photovoltaïques, il peut connecter les éléments structurels principaux aux composants de montage solaire et aider à soutenir le réseau de modules.
Q2 : Les pannes C et les pannes Z sont-elles interchangeables ?
Pas nécessairement. Leur géométrie en coupe transversale et leurs caractéristiques de connexion diffèrent, de sorte que le profil approprié doit être sélectionné en fonction de la conception structurelle, de la portée, des conditions de charge et de la disposition des connexions.
Q3 : Les pannes en acier formées à froid peuvent-elles être personnalisées ?
Oui. En fonction des capacités de production du fabricant, les dimensions, longueurs, épaisseurs, modèles de trous et autres spécifications peuvent être personnalisés en fonction des dessins techniques et des exigences du projet.
Q4 : Les pannes en acier formé à froid conviennent-elles aux centrales solaires ?
Oui. Ils sont largement applicables aux systèmes photovoltaïques montés au sol, aux structures solaires sur les toits, aux abris de voiture solaires et à d'autres applications de support photovoltaïque lorsque la section est correctement conçue pour les charges et les conditions environnementales du projet.
Q5 : Quel revêtement convient aux applications extérieures ?
Les systèmes avancés de revêtement zinc-aluminium-magnésium galvanisés à chaud et avancés sont couramment envisagés pour les applications extérieures en acier. L'option appropriée dépend de l'exposition environnementale, de la durée de vie requise, des spécifications du projet et des normes applicables.
Q6 : La panne peut-elle être percée ou coupée lors de l’installation ?
Les modifications imprévues sur le terrain doivent généralement être évitées. La découpe ou le perçage peuvent modifier les propriétés de la section conçue et compromettre la protection contre la corrosion. Toute modification doit suivre les instructions techniques approuvées.
Q7 : Quelles informations dois-je fournir lors d’une demande de devis ?
Les informations utiles comprennent le profil requis, les dimensions, l'épaisseur, la qualité d'acier, les spécifications du revêtement, la longueur, la configuration des trous, la quantité, l'application, l'emplacement du projet et les dessins techniques disponibles. Fournir des informations complètes permet au fournisseur de recommander une configuration plus adaptée.
Q8 : Comment puis-je réduire les problèmes d’installation avec les pannes ?
Utilisez des dessins précis, des dimensions cohérentes, des trous d'usine correctement positionnés, des fixations compatibles et des procédures d'installation clairement définies. La confirmation des détails de connexion avant la production peut éviter de nombreux problèmes sur le terrain.
13. Conclusion
La panne en acier formé à froid est devenue une solution structurelle importante pour les systèmes de montage solaires modernes et la construction en acier léger, car elle combine une géométrie de section efficace, une cohérence dimensionnelle, une flexibilité de personnalisation et des avantages d'installation pratiques.
Cependant, choisir la bonne panne ne se résume pas simplement à choisir un profil C ou Z. Les charges du projet, la portée, l'espacement, la qualité du matériau, l'épaisseur, l'environnement de corrosion, la conception des connexions, les tolérances de fabrication et les conditions d'installation doivent tous être pris en compte ensemble.
Pour les grands projets photovoltaïques, ces détails deviennent encore plus importants car des milliers de composants structurels peuvent devoir travailler ensemble sous une exposition environnementale à long terme. Un système de pannes bien conçu et correctement fabriqué peut contribuer à améliorer la fiabilité structurelle tout en réduisant la consommation inutile de matériaux et les difficultés d'installation.
Avec une fabrication personnalisée de pannes en acier formé à froid, un support technique et des capacités de production pour les applications de montage solaire,Énergie Solairepeut aider les clients à développer des solutions structurelles pratiques basées sur les exigences de leur projet. Si vous prévoyez un système de montage solaire, un projet à ossature d'acier ou une application structurelle personnalisée,Contactez-nousaujourd'hui pour discuter de vos dessins, spécifications, exigences en matière de revêtement, quantités et besoins de livraison.
