Comment les pannes en acier formé à froid peuvent-elles améliorer la résistance, l'efficacité et la durabilité des structures solaires

Pour les systèmes de montage solaire et les projets modernes à ossature d'acier,Énergie SolairefournitPanne en acier formé à froiddes solutions conçues pour combiner efficacité structurelle, précision dimensionnelle, résistance à la corrosion et personnalisation flexible. Produits par laminage à froid de précision, ces profilés en forme de C et de Z sont largement utilisés comme éléments porteurs secondaires dans les structures photovoltaïques et les bâtiments en acier.

Les pannes en acier formé à froid jouent un rôle important dans le transfert des charges, la connexion des éléments structurels principaux et le support des réseaux de modules photovoltaïques. Par rapport aux composants laminés à chaud conventionnels, le formage à froid permet aux fabricants de créer des formes transversales optimisées avec une utilisation efficace des matériaux et des dimensions précises. Pour les projets solaires, la sélection de la qualité d'acier, des dimensions du profil, du revêtement, de la portée et de la méthode d'installation appropriées est essentielle pour des performances structurelles à long terme. Ce guide explique le fonctionnement des pannes formées à froid, leurs principales applications, les spécifications importantes, les considérations de fabrication et les précautions pratiques d'installation. Il explique également comment les solutions de pannes personnalisées peuvent prendre en charge différents environnements de projet, notamment les fermes solaires au sol, les systèmes photovoltaïques sur les toits, les abris solaires et les structures industrielles en acier.

Table des matières

1. Qu'est-ce qu'une panne en acier formé à froid ?
2. Comment fonctionne une panne en acier formé à froid ?
3. Quels sont les principaux avantages ?
4. Quelles spécifications les acheteurs doivent-ils prendre en compte ?
5. Où est-il utilisé ?
6. Comment est-il fabriqué ?
7. Que faut-il prendre en compte lors de l'installation ?
8. Comment choisir la bonne panne ?
9. Foire aux questions

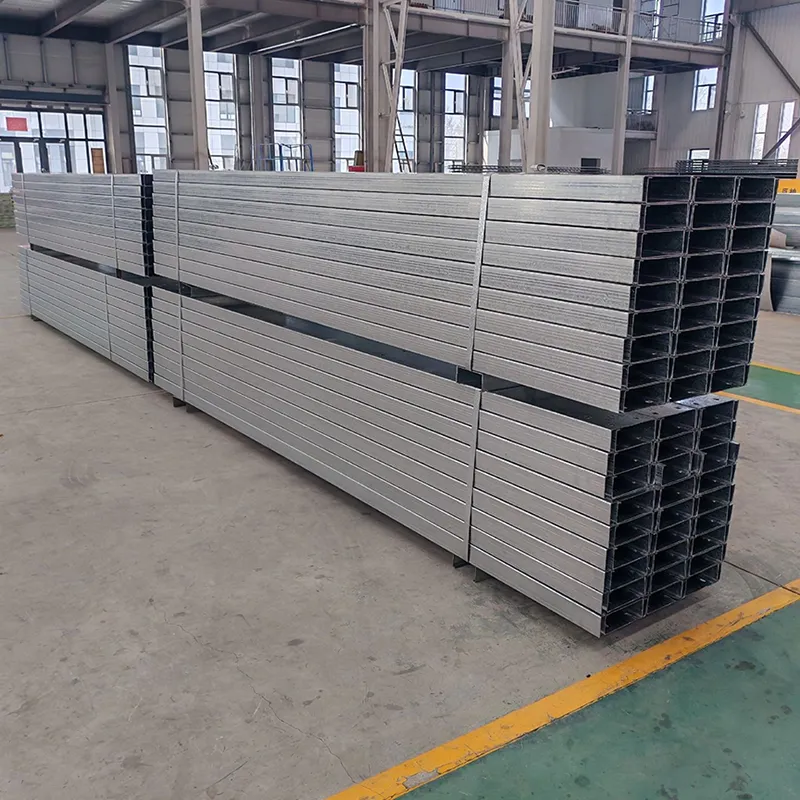

Qu'est-ce qu'une panne en acier formé à froid ?

Une panne en acier formé à froid est un élément de construction en acier fabriqué en formant une bande ou une tôle d'acier dans un profil de section spécifique à température ambiante. Les profils courants incluent des sections en forme de C et en forme de Z. Le processus de formage crée un composant structurel léger avec un rapport résistance/poids élevé et une géométrie cohérente.

Dans les systèmes de montage photovoltaïques, la panne sert généralement d'élément structurel secondaire. Il permet de connecter les poutres primaires et autres composants de support tout en fournissant une surface stable pour la fixation des panneaux de modules solaires. La géométrie des pannes, la résistance des matériaux, la conception des connexions et la protection contre la corrosion sont donc des considérations importantes lors de l'ingénierie du système.

Contrairement aux sections structurelles laminées à chaud qui sont formées à des températures élevées, les profilés formés à froid sont produits sans chauffer la totalité de la section en acier à une température de formage élevée. Le profilage continu peut donc fournir des dimensions reproductibles, des profils précis et une utilisation efficace des matériaux.

Comment fonctionne une panne en acier formé à froid ?

L'objectif structurel principal d'une panne est de répartir les charges entre les composants supportés et la charpente principale. Dans une structure de montage solaire, les charges peuvent provenir du poids des modules photovoltaïques, de la pression du vent, de la neige, des activités de maintenance et d'autres conditions environnementales spécifiées par la conception du projet.

La géométrie de la section transversale a une influence directe sur le comportement de l'élément en acier sous ces charges. Les profils C et Z peuvent fournir une résistance à la flexion utile tout en gardant la quantité d'acier relativement efficace. Des connexions correctement conçues transfèrent ensuite les forces entre les pannes, les poutres, les colonnes, les supports et les composants supportant les modules.

Pour cette raison, les pannes ne doivent pas être sélectionnées uniquement en fonction de leurs dimensions ou de leur prix. Les calculs structurels doivent tenir compte de la portée du projet, des charges attendues, de la qualité de l'acier, de la méthode de connexion, des exigences de déflexion et des normes d'ingénierie applicables.

Quels sont les principaux avantages ?

Les profilés formés à froid sont de plus en plus utilisés là où l'efficacité structurelle, la répétabilité de la fabrication et la personnalisation sont importantes. Pour les applications de montage solaire, plusieurs caractéristiques les rendent particulièrement utiles.

• Géométrie structurelle efficace :Les profils C et Z peuvent fournir des performances porteuses utiles tout en conservant un poids structurel relativement faible.
• Cohérence dimensionnelle :Le profilage automatisé et la découpe de précision aident à maintenir les dimensions du profil et le positionnement des trous.
• Efficacité matérielle :Les sections transversales optimisées peuvent réduire l’utilisation inutile de matériaux lorsqu’elles sont correctement conçues.
• Personnalisation flexible :Les configurations de longueur, largeur, hauteur, épaisseur, trous et profils peuvent être adaptées aux exigences du projet.
• Protection contre la corrosion :Les revêtements galvanisés à chaud et zinc-aluminium-magnésium peuvent offrir une protection améliorée pour les applications extérieures.
• Compatibilité d'installation :Des trous positionnés avec précision peuvent simplifier les connexions avec des supports, des boulons et d'autres composants structurels.

Pour les acheteurs, ces avantages peuvent contribuer à une fabrication et une installation plus prévisibles, en particulier lorsque les pannes sont intégrées dans des conceptions de montage photovoltaïques standardisées.

Quelles spécifications les acheteurs doivent-ils prendre en compte ?

Les exigences des spécifications varient en fonction des calculs structurels et des conditions du projet. Les paramètres typiques des solutions de pannes d'Energet Solar sont les suivants :

Ces chiffres doivent être traités comme des options de produits disponibles plutôt que comme un substitut aux calculs structurels spécifiques au projet. Le profil approprié doit toujours être confirmé en fonction des charges de conception réelles et des normes applicables.

Où est-il utilisé ?

Les pannes formées à froid peuvent servir à de nombreuses applications structurelles car leur profil et leurs dimensions peuvent être adaptés à différentes exigences techniques. Dans l’industrie solaire, les applications courantes incluent :

1. Centrales solaires au sol :Les pannes peuvent faire partie de la structure de support secondaire des grands panneaux photovoltaïques.
2. Systèmes photovoltaïques sur toiture :Ils peuvent être intégrés dans des structures de montage sur toit où des dimensions précises et un poids structurel contrôlé sont importants.
3. Abri solaire :Les pannes peuvent supporter des modules de toiture et photovoltaïques tout en s'intégrant aux poutres et aux colonnes.
4. Bâtiments industriels en acier :Ils peuvent servir d’éléments structurels secondaires dans les constructions à ossature d’acier.
5. Structures métalliques sur mesure :Des profils spécifiques au projet peuvent être produits selon les dessins et les exigences techniques.

L'application réelle doit être déterminée par la conception structurelle plutôt que par les seules dimensions du produit. Le vent, la neige, les conditions sismiques, la longueur de la portée, les détails de connexion et l'environnement d'installation peuvent tous influencer les spécifications requises.

Comment est-il fabriqué ?

Un processus de fabrication fiable est essentiel car de petites variations dimensionnelles peuvent affecter la précision de l’assemblage et de la connexion dans une grande installation solaire. La production moderne combine généralement le formage continu, la découpe, le poinçonnage, l’inspection et le traitement de surface automatisés.

Énergie Solaire utilise des processus de formage à froid, de poinçonnage automatisé, de découpe laser et de traitement de surface pour sa production de pannes. Ses capacités de fabrication comprennent plus de 40 lignes de production, répondant aux exigences de production standard et personnalisées.

Le flux de fabrication peut généralement inclure :

• Sélection et inspection des matières premières des bandes d'acier.
• Laminage à froid continu dans le profil C ou Z spécifié.
• Poinçonnage de précision selon le modèle de trou requis.
• Coupe précise aux longueurs spécifiées.
• Traitement de surface tel que la galvanisation à chaud ou le revêtement ZAM.
• Contrôle dimensionnel et revêtement.
• Emballage et préparation au transport.

Pour les grands projets photovoltaïques, la cohérence de la production est particulièrement importante car des centaines, voire des milliers d'éléments structurels peuvent devoir travailler ensemble lors de l'installation.

Que faut-il prendre en compte lors de l'installation ?

Même une panne bien fabriquée peut rencontrer des problèmes de performances si elle est mal installée ou modifiée sur site. Plusieurs considérations pratiques devraient donc être incluses dans le plan de construction.

Suivez la portée conçue

Ne dépassez pas la portée d’installation conçue simplement pour réduire le nombre d’éléments structurels. Une portée excessive peut augmenter la déflexion et les contraintes structurelles sous les charges de vent ou de neige.

Évitez les coupes et les perçages incontrôlés

Une coupe, un perçage ou un pliage aléatoires peuvent modifier la section transversale conçue et affaiblir l'élément structurel. Toute modification requise doit être confirmée auprès de l’ingénieur du projet ou du fabricant.

Protégez le revêtement de surface

Pendant le transport et l'installation, évitez les chocs et les rayures inutiles. Si le revêtement est endommagé, des procédures de réparation appropriées doivent être suivies pour limiter la corrosion localisée.

Pensez au drainage de l’eau

Les éléments extérieurs en acier ne doivent pas être installés de manière à créer des zones inutiles de rétention d’eau. Un drainage adéquat aide à réduire l’exposition à l’humidité à long terme et favorise la durabilité du revêtement.

Inspecter les environnements à forte corrosion

Les projets situés à proximité des côtes ou dans des environnements industriels et à forte humidité peuvent nécessiter une protection renforcée contre la corrosion et une inspection périodique. Le système de revêtement doit être sélectionné en fonction de l'exposition environnementale réelle.

Comment choisir la bonne panne ?

La sélection d'une panne appropriée nécessite plus que la simple comparaison des dimensions du profil. Un processus d'approvisionnement professionnel doit relier les spécifications des matériaux aux exigences structurelles et aux conditions environnementales.

• Définissez les charges de conception :Établissez les charges de vent, de neige, sismiques, de charges mortes et autres charges pertinentes du projet.
• Confirmez la portée structurelle :Déterminez la distance requise entre les éléments de support.
• Sélectionnez la nuance d'acier :Choisissez une qualité appropriée en fonction des exigences de résistance et des normes applicables.
• Choisissez le profil :Comparez les configurations C et Z en fonction des calculs structurels et des exigences de connexion.
• Précisez le revêtement :Envisagez HDG ou ZAM en fonction de l'exposition environnementale et des conditions de service attendues.
• Confirmez les modèles de trous :Un espacement précis des trous est important pour un assemblage efficace avec les supports et les connecteurs.
• Examiner la capacité de fabrication :Confirmez que le fournisseur peut maintenir la cohérence dimensionnelle pour le volume requis.
• Vérifiez les options de personnalisation :La production basée sur la CAO peut aider à faire correspondre les dimensions et les détails de connexion spécifiques au projet.

Travailler avec un expérimentéfabricant de pannes en acier formé à froidpeut simplifier la révision des spécifications, la personnalisation, la coordination de la production et le support technique pour les projets à grande échelle.

Pourquoi la qualité de fabrication est-elle importante pour les pannes solaires ?

Les systèmes de montage solaire sont exposés aux conditions extérieures pendant de nombreuses années, les composants structurels nécessitent donc une géométrie cohérente et une protection appropriée contre la corrosion. La qualité de fabrication affecte directement si les pannes individuelles peuvent être assemblées efficacement et si la structure terminée fonctionne comme prévu.

Énergie Solaire combine le contrôle des matières premières, le formage à froid, le poinçonnage automatisé, l'inspection dimensionnelle, l'inspection du revêtement et l'emballage final dans le cadre de son processus de production. La société propose également des conseils en ingénierie avant-vente, un suivi de la production et un support technique après-vente pour les projets personnalisés.

Pour les acheteurs internationaux, cette approche de cycle complet peut être utile lorsque les projets nécessitent différentes tailles de profilés, qualités d'acier, spécifications de revêtement, dispositions de trous, méthodes d'emballage ou calendriers de livraison.

Foire aux questions sur les pannes en acier formé à froid

Quelle est la différence entre les pannes formées à froid et laminées à chaud ?

Les pannes formées à froid sont façonnées à partir de bandes ou de tôles d'acier par formage à température ambiante. Ils peuvent offrir une construction légère, des dimensions précises et une conception transversale efficace. Les pannes laminées à chaud sont produites par laminage à haute température et peuvent être sélectionnées pour différentes exigences structurelles.

Énergie Solaire peut-il fabriquer des pannes selon les dessins ?

Oui. Energet Solar prend en charge une production personnalisée basée sur des dessins CAO et des exigences spécifiques au projet. Les acheteurs peuvent fournir des dimensions, des modèles de trous, des qualités de matériaux, des exigences de revêtement et d'autres informations techniques à des fins d'examen technique.

Les pannes formées à froid sont-elles adaptées aux projets solaires côtiers ?

Ils peuvent convenir lorsque la qualité de l'acier, la conception structurelle et le système de protection contre la corrosion sont correctement sélectionnés. Les options galvanisées à chaud et revêtues de ZAM peuvent fournir une protection supplémentaire contre la corrosion pour les environnements extérieurs exigeants.

Quelles nuances d'acier sont disponibles ?

Les options disponibles incluent Q235B, Q355B, S235JR, S355JR, ainsi que certaines nuances à revêtement ZAM telles que S250GD, S350GD et S420GD. La qualité appropriée doit être sélectionnée en fonction des calculs structurels et des normes du projet.

Quelles industries utilisent ces pannes ?

Les applications typiques incluent les centrales solaires au sol, les systèmes photovoltaïques sur les toits, les abris de voiture solaires, les bâtiments industriels à ossature d'acier et autres structures en acier nécessitant des éléments porteurs secondaires.

Les dimensions des pannes peuvent-elles être personnalisées ?

Oui. La personnalisation peut inclure les dimensions du profil, la longueur, l'épaisseur, le positionnement des trous, la qualité de l'acier, le traitement de surface et l'emballage. La spécification finale doit être confirmée par rapport aux exigences structurelles et d'installation du projet.

Conclusion

Une panne correctement conçue peut contribuer à la stabilité structurelle, à l’utilisation efficace des matériaux, à la précision de l’installation et à la durabilité à long terme dans les applications photovoltaïques et à charpente en acier. En combinant une géométrie de profil appropriée, des qualités d'acier vérifiées, une protection contre la corrosion appropriée, une fabrication de précision et une ingénierie spécifique au projet, les acheteurs peuvent développer une solution de panne qui répond aux exigences réelles de leur structure. Si vous planifiez un projet de montage solaire et avez besoin de spécifications personnalisées, de dessins, d'options de revêtement ou d'une assistance pour les commandes groupées,Contactez-nouschez Energet Solar pour une consultation technique professionnelle et un devis sur mesure.

Explorez les solutions de montage photovoltaïque d'Energet Solar pour en savoir plus sur les profilés en acier de construction, les accessoires de montage solaire et les systèmes de support personnalisés.
