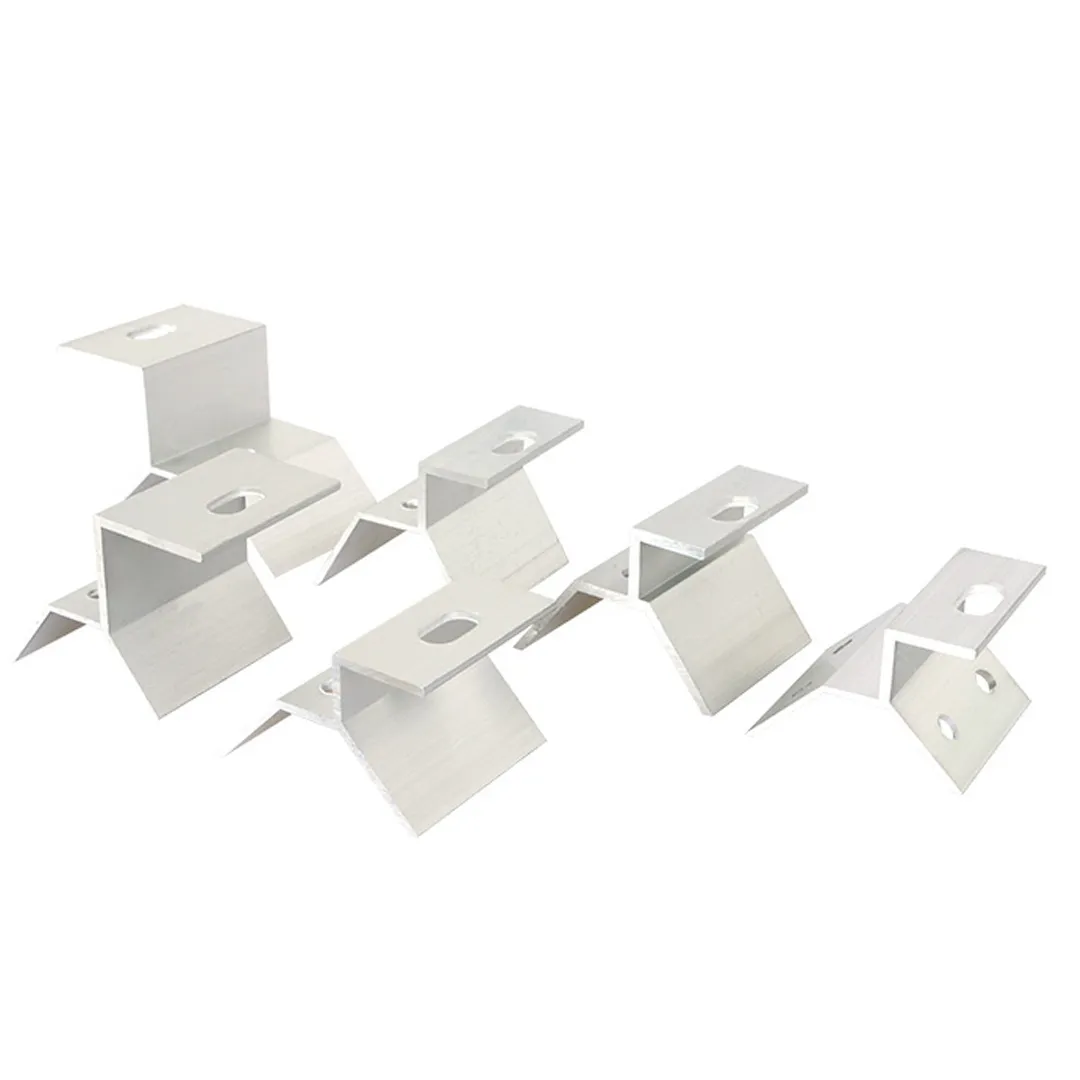

Pince à tôle trapézoïdale

Energet Solar se concentre sur la production de produits standards et personnalisésPince à tôle trapézoïdaleconforme aux normes internationales d’installation photovoltaïque et d’étanchéité des bâtiments. Le produit est spécialement développé pour les toits métalliques à vagues trapézoïdales, largement applicable aux toits en tôle trapézoïdale en acier coloré utilisés dans les usines, les entrepôts et les bâtiments commerciaux, servant de composant de connexion et de fixation principal pour les systèmes de montage solaire distribués sur les toits.

Conception structurelle de précision

Différent des luminaires universels pour toits plats, nosPince à tôle trapézoïdaleadopte une conception structurelle ciblée en forme de vague, s'adaptant parfaitement au radian de la crête trapézoïdale et à l'espacement des tôles sans détruire la structure du toit d'origine et la couche imperméable.

Le produit est fabriqué en acier au carbone industriel de haute qualité de Xintian Steel, présentant une dureté structurelle élevée, une forte ténacité de serrage et des performances anti-déformation.

Traitée par pliage d'estampage intégré et coupe fine CNC, chaque pince a une tolérance dimensionnelle précise et une surface de contact lisse, évitant ainsi les rayures sur les tôles de toit.

L'ensemble de la pièce subitgalvanisation à chaud ou traitement anticorrosion en alliage ZAM, formant une couche protectrice dense pour résister à l'érosion par la pluie extérieure, au vieillissement ultraviolet et à l'oxydation atmosphérique pour une utilisation exposée à long terme.

Applications du produit

Toits d’usines industrielles

Le Pince à tôle trapézoïdalea une forte adaptabilité ciblée pour les scénarios photovoltaïques à toit métallique trapézoïdal. Dans les grands projets solaires de construction d'usines industrielles, il est utilisé pour la fixation de supports de réseaux de grande surface, réalisant une installation non pénétrante, protégeant la structure étanche d'origine du toit et évitant les pertes économiques causées par les fuites du toit.

Entrepôts et centres logistiques

Dans les systèmes solaires sur toit d'entrepôts et de parcs logistiques, la structure compacte à ajustement ondulé permet d'économiser de l'espace d'installation, d'améliorer l'efficacité de l'assemblage et n'augmentera pas la charge excessive du bâtiment.

Projets photovoltaïques commerciaux et distribués

Il convient également aux bâtiments d'usines temporaires, aux toits commerciaux en tôle trapézoïdale et à d'autres projets photovoltaïques distribués.

Avec des performances de serrage stables et une excellente résistance aux intempéries, il peut résister à l'érosion à long terme du vent, de la pluie et des ultraviolets, offrant une garantie de fixation fiable sans dommage pour les systèmes de montage solaire sur toit trapézoïdal.

Considérations relatives à l'installation

Avant l'installation

Un fonctionnement standardisé et une correspondance correcte sont essentiels pour maintenir les performances de fixation à long terme dePince à tôle trapézoïdaleet protéger l’intégrité du toit.

Tout d'abord, confirmez les paramètres de la tôle de toit trapézoïdale avant l'installation, sélectionnez les modèles de pinces adaptés en fonction de la hauteur des vagues et de la largeur du faîte, et évitez l'assemblage forcé de spécifications incompatibles qui pourraient provoquer une déformation de la tôle ou une force de serrage insuffisante.

Deuxièmement, nettoyez soigneusement la surface de contact des faîtes et des pinces de toit avant la construction pour éliminer la poussière, la rouille et les articles divers, garantissant ainsi un ajustement serré et un verrouillage par friction stable.

Pendant l'installation

Troisièmement, contrôlez uniformément le couple de serrage des boulons pendant l’assemblage ; une force excessive déformera la structure de serrage et écrasera la tôle du toit, tandis qu'une force insuffisante entraînera un desserrage sous l'effet des vibrations du vent à long terme.

Quatrièmement, ne coupez pas ou ne pliez pas arbitrairement la pince sur place, car une modification aléatoire détruirait la structure de contrainte d'origine et réduirait la stabilité globale de la fixation.

Après l'installation

Cinquièmement, effectuez une inspection régulière des projets dans les zones côtières et à forte humidité pour vérifier le vieillissement du revêtement et les connexions desserrées, garantissant ainsi un fonctionnement sûr à long terme.

Comment fonctionne une pince à tôle trapézoïdale ?

Contrairement aux méthodes d'installation de forage traditionnelles, unpince à tôle trapézoïdaletransfère la charge du système de montage photovoltaïque directement aux nervures surélevées de la toiture métallique grâce à la force de serrage mécanique.

Étant donné que la tôle de toit n'est pas pénétrée, la couche imperméable d'origine reste intacte, réduisant considérablement le risque de fuite d'eau lors d'une utilisation extérieure à long terme.

Une pince correctement adaptée répartit la charge de vent et la charge de neige plus uniformément sur le profil du toit tout en minimisant la déformation locale de la tôle.

Avantages par rapport aux pinces de toit standard

Meilleure compatibilité avec le toit

Comparé aux pinces de toit universelles ordinaires sur le marché, notrePince à tôle trapézoïdaleprésente des avantages complets et importants en matière d'adéquation structurelle, de stabilité et de pertinence des scénarios.

En termes de performances structurelles, les pinces ordinaires adoptent une conception plate universelle et ne peuvent pas s'adapter parfaitement aux faîtes de toit trapézoïdaux, ce qui entraîne des secousses faciles et un mauvais contact.

Nos produits sont professionnellement optimisés pour les structures d'ondes trapézoïdales avec un calibrage précis du radian et de la taille, permettant un ajustement sur toute la surface et améliorant considérablement la stabilité globale de la fixation.

Durabilité améliorée

En termes de durabilité structurelle, notre processus de moulage monobloc intégré évite les espaces de soudure et les points faibles des pinces épissées.

Équipé d'un revêtement anticorrosion de haute qualité, le produit présente une plus grande résistance au vieillissement en extérieur, avec une durée de vie augmentée de plus de 25 % par rapport aux pinces estampées ordinaires.

Installation plus rapide du projet

Dans un effet de construction pratique, la conception non pénétrante ciblée conserve complètement l'intégrité de l'étanchéité du toit, sans danger caché de fuite.

Parallèlement, la structure à installation rapide simplifie les procédures sur site, améliorant efficacement l'efficacité de la construction et réduisant les coûts manuels, ce qui correspond mieux aux besoins réels de construction des projets photovoltaïques à toit trapézoïdal.

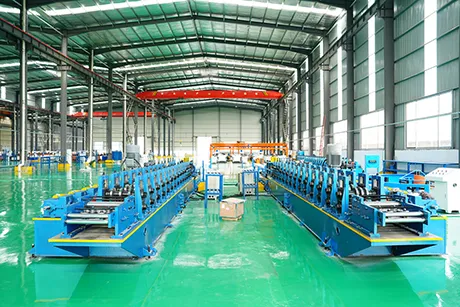

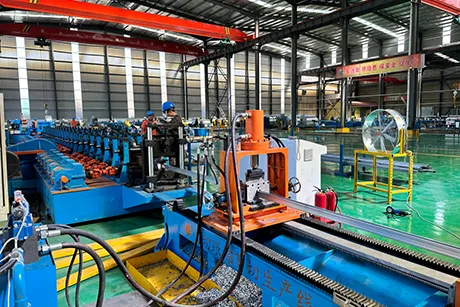

Capacité de fabrication

Équipée de lignes de production d'estampage de précision professionnelles et d'équipements de test de produits finis, notre usine peut réaliser efficacement une production de masse tout en garantissant une force de serrage et une précision d'ajustement constantes de chaque produit.

Notre équipe professionnelle de R&D prend en chargepersonnalisation personnaliséeselon différentes hauteurs d'onde de tôle trapézoïdale, espacement des faîtes et spécifications de supports, offrant des solutions assorties exclusives pour les structures de toit non standard.

Nous proposons des services complets, notamment l'adaptation des schémas de toiture, la production par lots, l'emballage standardisé et des conseils techniques à l'étranger, aidant ainsi les clients à éliminer les risques de fuite du toit et à améliorer la qualité de la construction des projets solaires.

Service de fabrication sur mesure

Différentes tôles de toit nécessitent différentes géométries de serrage.

Notre équipe d'ingénierie prend en charge la personnalisation basée sur :

- Profil de tôle de toit

- Hauteur des vagues

- Espacement des côtes

- Épaisseur du matériau

- Dimensions du rail de montage

- Traitement des surfaces

- Marquage du logo

- Exigences d'emballage

Que le projet respecte les normes de toiture européennes, du Moyen-Orient ou d'Asie du Sud-Est, nous pouvons développer des solutions de serrage adaptées en fonction des dessins du projet ou d'échantillons physiques.

Foire aux questions

La pince peut-elle être personnalisée pour différents profils de toit ?

Oui. Nous fabriquons des pinces sur mesure selon les dessins de toiture, les dimensions des profilés ou des échantillons physiques.

L'installation nécessite-t-elle de percer le toit ?

Non. La pince est conçue pour une installation non pénétrante et aide à préserver la couche imperméable du toit.

Quels matériaux de toiture sont compatibles ?

Le produit est principalement conçu pour les tôles de toiture trapézoïdales utilisées dans les projets photovoltaïques industriels et commerciaux.

Quels sont les matériaux disponibles ?

L'acier au carbone avec traitement de surface galvanisé à chaud ou ZAM est la configuration standard. D'autres matériaux peuvent être disponibles sur demande.

La pince peut-elle résister à des conditions de vent fort ?

Oui. Lorsqu'elle est correctement adaptée au profil du toit et installée conformément aux exigences techniques, la pince offre une résistance fiable contre les charges de soulèvement du vent.

Puis-je commander des dimensions personnalisées ?

Oui. Nous soutenonsOEM et ODMfabrication basée sur des dessins, des échantillons ou des spécifications du projet.

Quelles informations dois-je fournir avant de demander un devis ?

En fournissant le dessin du profil du toit, la hauteur des vagues, l'espacement des nervures, l'épaisseur de la tôle, les dimensions du rail de montage et l'emplacement du projet, nous pouvons recommander le modèle de pince le plus approprié.

De quelles certifications votre entreprise dispose-t-elle ?

Nos systèmes de gestion sont certifiés pourISO 9001, ISO 14001 et ISO 45001. Notre capacité de fabrication a également été vérifiée de manière indépendante par SGS, et les systèmes de montage photovoltaïques sélectionnés sont conformes auxEN 1090-1exigences du marché européen.
