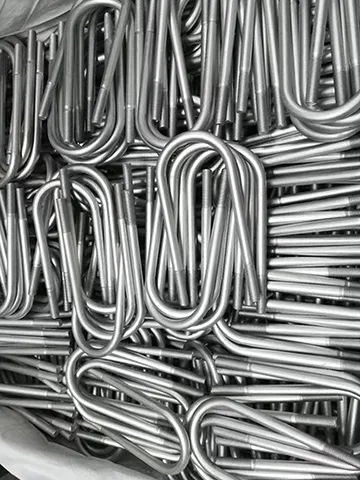

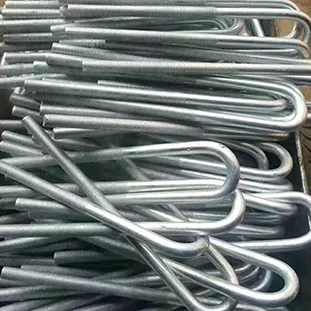

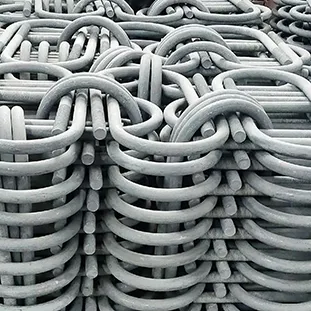

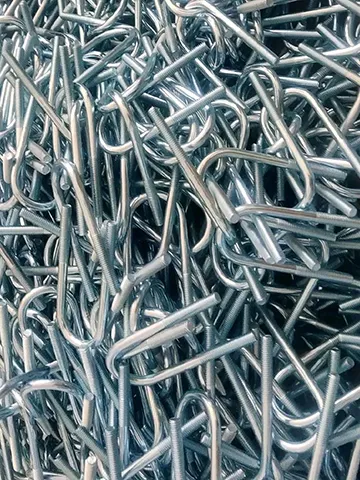

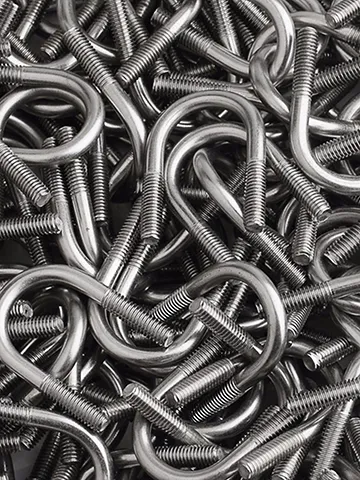

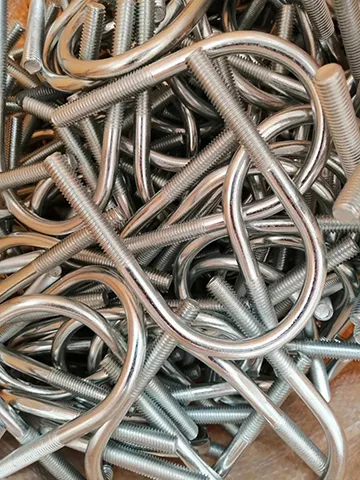

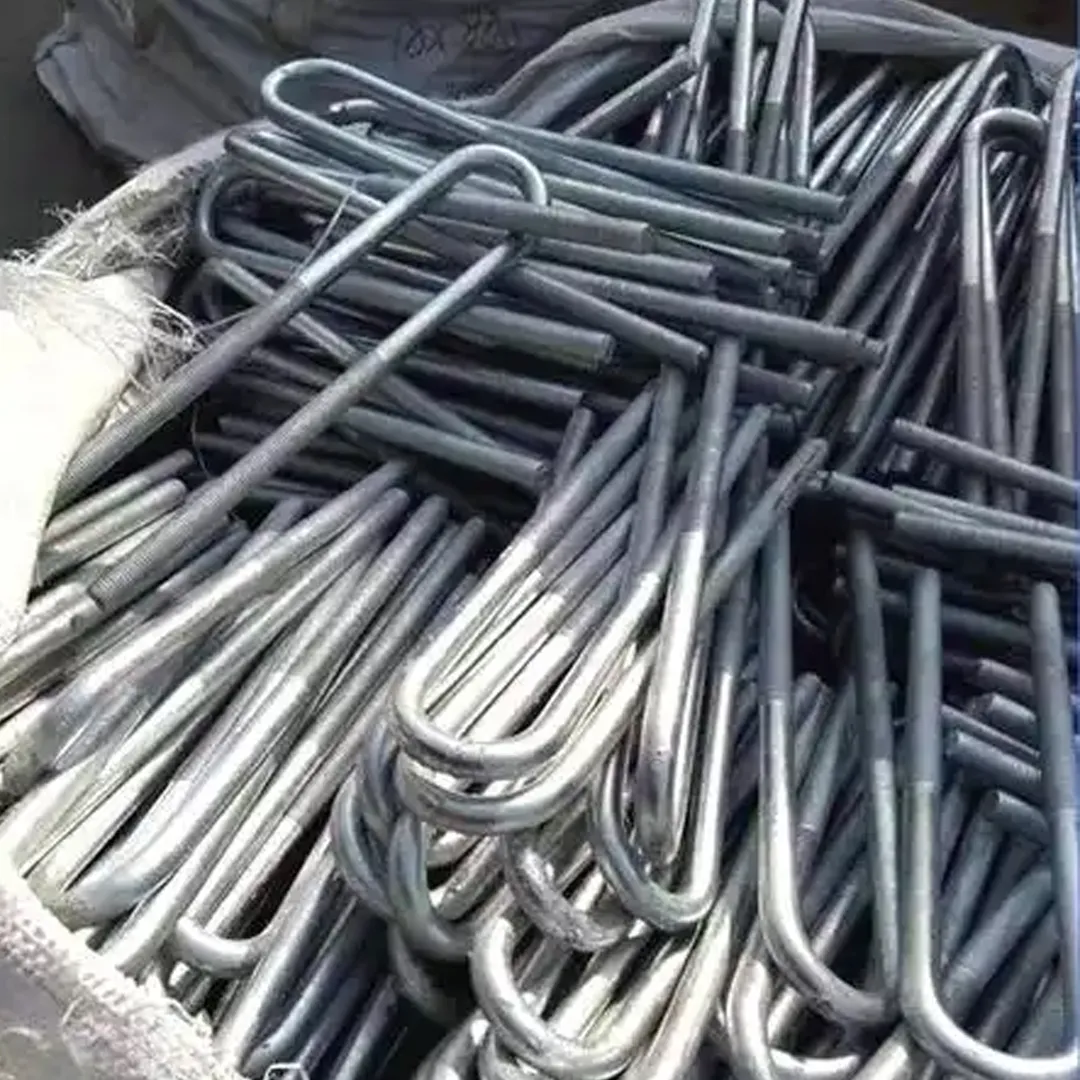

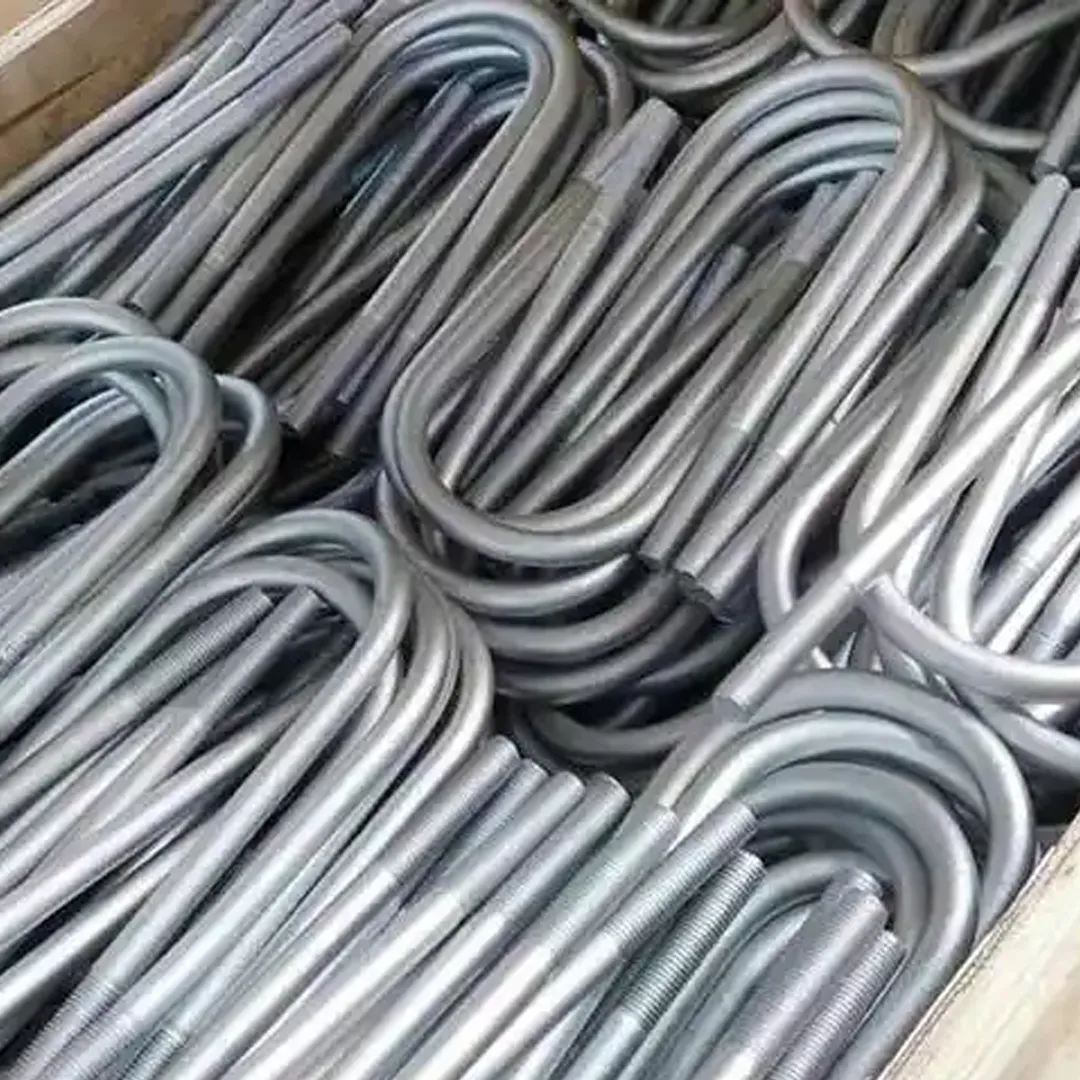

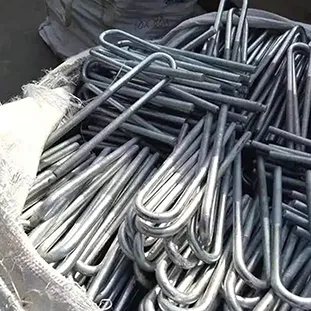

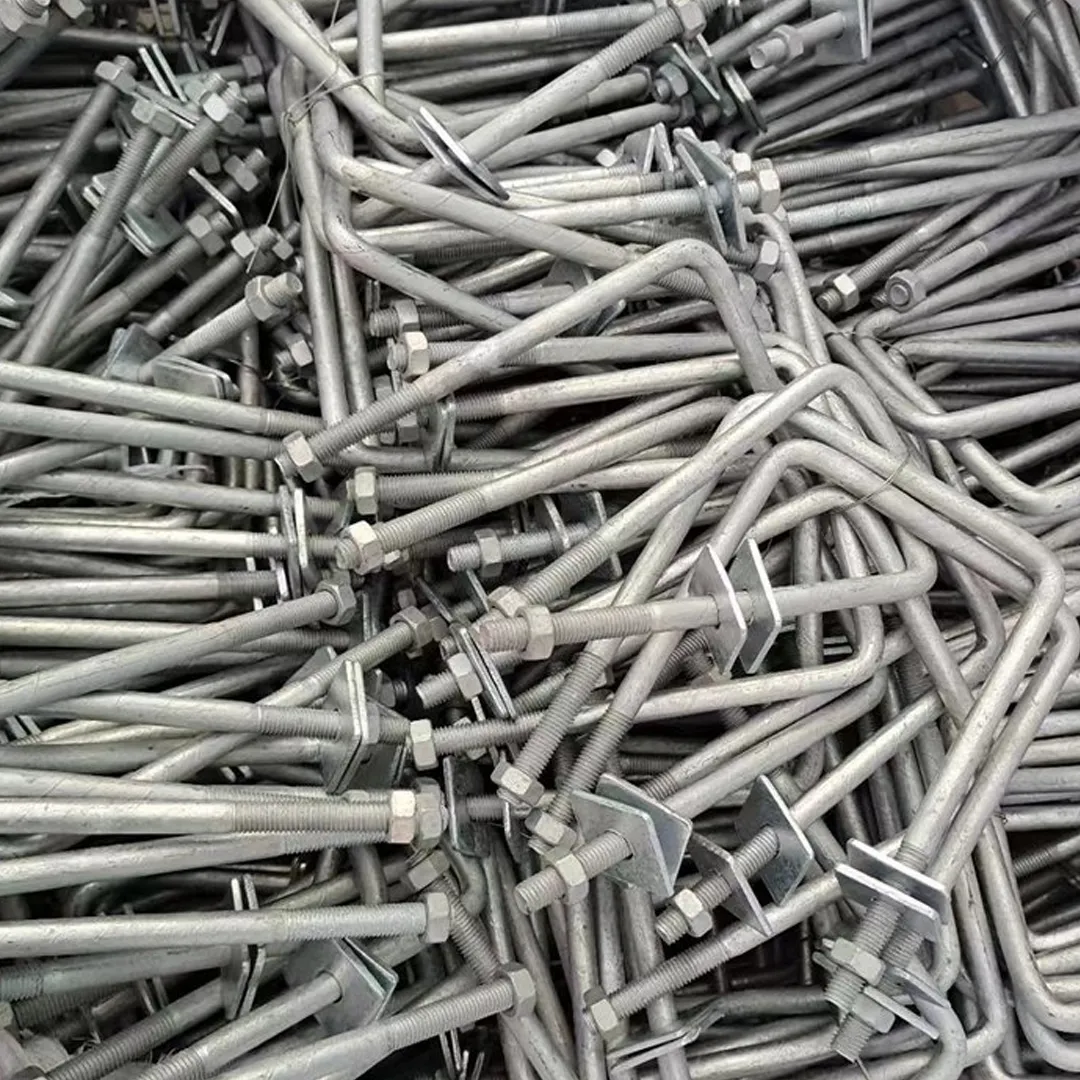

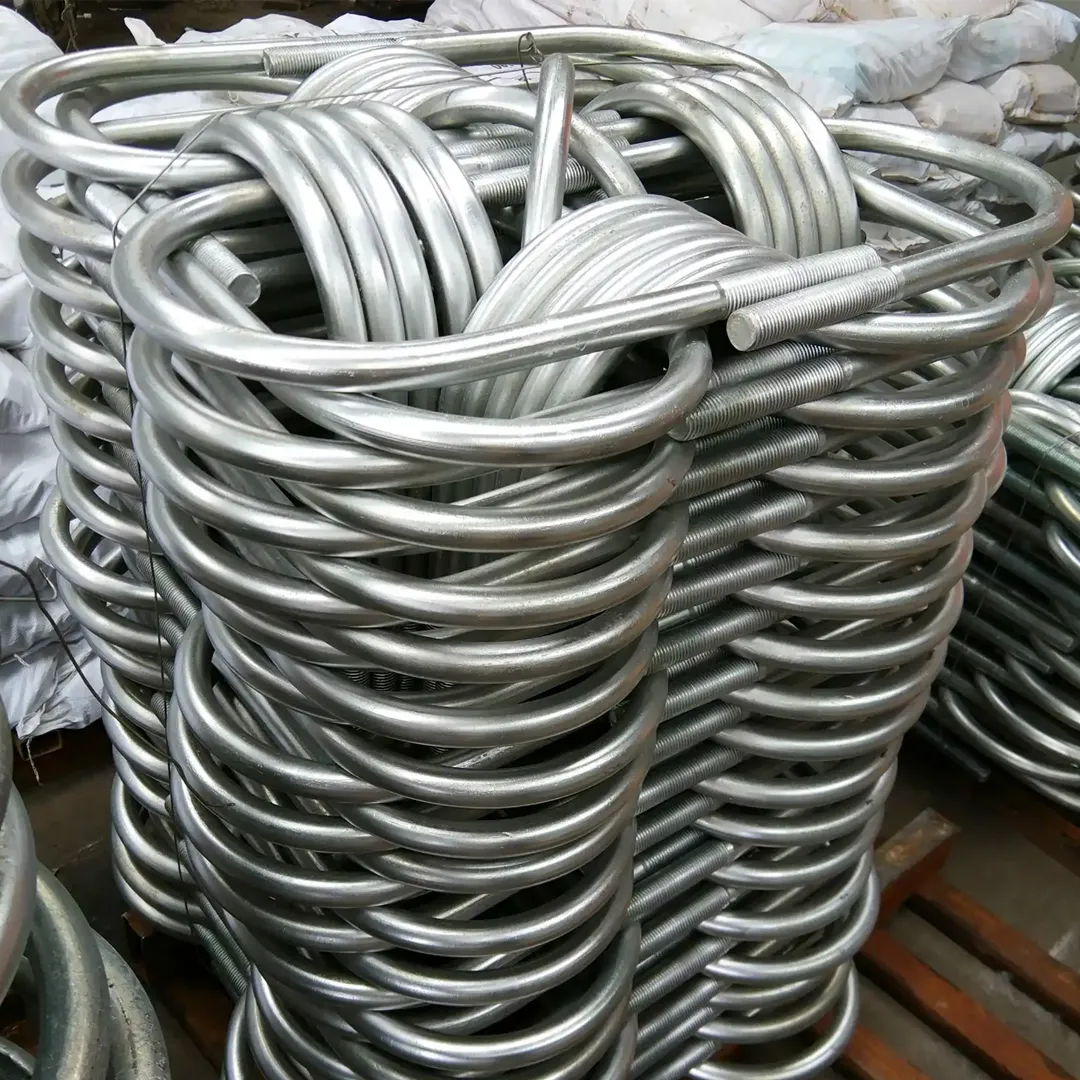

Boulon en U pour rayonnage solaire

LeBoulon en U pour rayonnage solaireest un composant de fixation spécialisé développé pour connecter des tuyaux en acier, des supports tubulaires et des poutres transversales utilisés dans les structures de montage photovoltaïques. Contrairement aux boulons standard qui fixent les composants via des surfaces de contact plates, un boulon en U s'enroule autour du diamètre extérieur du tuyau, créant ainsi une connexion plus équilibrée et plus sécurisée.

Cette conception augmente la zone de contact entre la fixation et le tuyau tout en améliorant la répartition de la charge tout au long de la connexion. En conséquence, l’ensemble devient plus résistant aux vibrations, aux mouvements induits par le vent et à la fatigue structurelle à long terme.

Le produit est largement utilisé dans les fermes solaires au sol, les systèmes photovoltaïques sur les toits, les abris de voiture solaires, les structures photovoltaïques agricoles et divers cadres de support en acier où la stabilité des tuyaux est essentielle.

Matériaux à haute résistance pour une fiabilité structurelle

Chaque boulon en U est fabriqué à partir de matériaux haut de gammeAcier au carbone Q255B (S235JR), offrant une excellente résistance à la traction, une ductilité et une résistance aux charges répétées.

Pour résister aux environnements extérieurs difficiles, la surface peut être finie avec soitGalvanisation à chaudouRevêtement ZAM (Zinc-Aluminium-Magnésium), formant une couche protectrice durable contre l’humidité, les rayons ultraviolets, le brouillard salin et la corrosion atmosphérique.

Ces revêtements résistants à la corrosion aident à maintenir les performances de fixation à long terme tout en réduisant les besoins de maintenance tout au long de la durée de vie du système photovoltaïque.

Fabrication de précision pour des performances constantes

Chaque boulon en U est produit selon un processus de fabrication entièrement contrôlé qui combine le pliage automatique, le roulage de filetage de précision, l'inspection dimensionnelle et le traitement de surface.

Par rapport au filetage conventionnel, les filetages roulés conservent la structure de grain continue de l'acier, offrant une meilleure résistance à la fatigue et un engagement plus fluide avec les écrous lors de l'installation.

Pour garantir une qualité constante des produits, chaque lot de production est soumis à des inspections pour :

- Dimensions hors tout

- Rayon de courbure des tuyaux

- Précision du filetage

- Qualité du revêtement de surface

- Cohérence du serrage

Ce processus de production standardisé garantit une excellente interchangeabilité et une installation fiable dans les projets solaires à grande échelle.

Solutions personnalisées pour différents systèmes de montage

Étant donné que la configuration structurelle des systèmes de montage photovoltaïques varie, Energet Solar propose uneServices de personnalisation OEM et ODM.

La personnalisation disponible comprend :

- Compatibilité des diamètres de tuyaux

- Longueur du boulon en U

- Spécification du fil

- Diamètre acier

- Épaisseur du revêtement galvanisé

- Option revêtement ZAM

- Rayon de courbure spécial

- Exigences d'emballage

Notre équipe d'ingénierie peut recommander des spécifications appropriées basées sur les dessins structurels, les conditions de chargement et les exigences du projet.

Spécifications techniques

Principe d'ingénierie

Pourquoi les boulons en U fonctionnent mieux sur les structures tubulaires

Contrairement aux fixations plates qui appliquent une force uniquement à travers des points de contact limités, un boulon en U entoure le tuyau et répartit la charge de serrage sur une surface beaucoup plus grande.

Cette configuration produit une pression de contact plus uniforme, contribuant ainsi à réduire la concentration de contraintes localisées qui pourrait autrement déformer le tuyau ou desserrer la connexion au fil du temps.

Pour les structures photovoltaïques exposées à des charges de vent continues et à une dilatation thermique, cette répartition équilibrée des forces contribue à une plus grande stabilité structurelle et à des besoins de maintenance réduits.

Comment la force de serrage est maintenue

Un boulon en U correctement installé génère une précharge lorsque les écrous sont serrés. Cette précharge crée une friction suffisante entre le tuyau et la structure de support, empêchant tout mouvement indésirable pendant le fonctionnement normal.

Étant donné que le vent, les vibrations et les changements de température agissent de manière répétée sur le système de montage solaire, le maintien d'une précharge constante devient essentiel pour préserver l'intégrité de la connexion.

Pour cette raison, une sélection appropriée de la taille des boulons, un engagement précis du filetage et un couple de serrage contrôlé sont tous des facteurs importants affectant les performances à long terme.

Applications du produit

Centrales solaires au sol

Utilisé pour sécuriser les tuyaux en acier ronds et les éléments structurels dans les projets photovoltaïques à grande échelle où une résistance structurelle élevée et une durabilité à long terme sont requises.

Systèmes photovoltaïques sur les toits

Fournit une fixation stable entre les supports tubulaires et les cadres de montage tout en réduisant les mouvements causés par les vibrations du vent et la dilatation thermique.

Structures d'abris solaires

Assure une fixation fiable des tuyaux dans les cadres de l'auvent de stationnement, en maintenant la rigidité structurelle sous le chargement du véhicule et dans les conditions environnementales extérieures.

Projets de structure en acier

Convient aux bâtiments industriels, aux entrepôts, aux installations agricoles et à diverses applications de charpente en acier nécessitant des solutions de fixation de tuyaux durables.

Systèmes photovoltaïques agricoles et ruraux

Idéal pour les systèmes photovoltaïques à effet de serre, les abris pour le bétail, les installations d'irrigation et autres structures agricoles utilisant des supports tubulaires en acier.

Choisir le bon boulon en U pour votre projet

La sélection du bon boulon en U est essentielle à la performance structurelle d'un système de montage photovoltaïque. Plutôt que de choisir uniquement en fonction du diamètre des boulons, les ingénieurs doivent évaluer plusieurs facteurs d'installation et environnementaux pour garantir une fiabilité à long terme.

Faites correspondre le diamètre du tuyau

Le rayon intérieur du boulon en U doit correspondre étroitement au diamètre extérieur du tuyau.

Un boulon en U surdimensionné peut réduire la force de serrage et permettre un mouvement sous l'effet des vibrations induites par le vent, tandis qu'un boulon en U sous-dimensionné peut rendre l'installation difficile et introduire une contrainte excessive à la fois dans la fixation et dans le tuyau.

Sélectionnez la force appropriée

Différents points de connexion supportent différentes charges structurelles.

Les éléments porteurs primaires nécessitent généralement des diamètres de boulons plus grands et des matériaux plus résistants, tandis que les éléments de support secondaires peuvent utiliser des spécifications standard. Une sélection appropriée améliore à la fois la sécurité et la rentabilité.

Considérez l'environnement d'installation

Les conditions environnementales ont une influence significative sur la durée de vie des fixations.

Galvanisé à chaudLes boulons en U conviennent à la plupart des projets photovoltaïques intérieurs.

Revêtement ZAMLes boulons en U offrent une résistance améliorée à la corrosion pour les environnements côtiers, très humides ou salins où une exposition à long terme accélère la corrosion.

Vérifier la compatibilité des threads

Assurez-vous que les spécifications des écrous, des rondelles et des filetages sont entièrement compatibles avec le boulon en U sélectionné. Une correspondance appropriée améliore la cohérence de la précharge et réduit le risque d'endommagement du filetage lors de l'installation.

Meilleures pratiques d'installation

Une installation correcte est essentielle pour maintenir la stabilité structurelle à long terme.

Avant l'installation, vérifiez que le boulon en U correspond au diamètre du tuyau et que toutes les surfaces de contact sont propres et exemptes de débris. Positionnez le boulon en U symétriquement autour du tuyau pour obtenir une pression de serrage équilibrée.

Lors du serrage, alternez entre les deux écrous au lieu de serrer complètement un côté en premier. Cela permet de répartir la précharge uniformément et d'éviter une charge inégale ou une distorsion du tuyau.

Une fois que la structure photovoltaïque a été soumise à ses conditions de fonctionnement initiales, une inspection de routine du couple est recommandée pour confirmer que la connexion reste sécurisée.

Erreurs d'installation courantes

Même les fixations de haute qualité peuvent échouer si elles sont mal installées. Comprendre les erreurs courantes permet de réduire les coûts de maintenance et d'améliorer la fiabilité à long terme du système de montage solaire.

Considérations techniques

Comprendre le préchargement

L'objectif principal du serrage d'un boulon en U est de générer une précharge plutôt que de simplement rassembler deux composants.

Une précharge suffisante crée une friction entre le tuyau et la structure de support, empêchant ainsi les mouvements provoqués par les charges de vent, les vibrations de l'équipement ou la dilatation thermique. Le maintien de cette précharge tout au long de la durée de vie de l'installation est l'un des facteurs clés influençant la fiabilité des connexions.

Transfert de charge dans les systèmes de montage solaires

Dans les structures photovoltaïques, les boulons en U sont soumis à une combinaison de charges statiques et dynamiques.

Les conditions de chargement typiques incluent :

- Soulèvement du vent agissant sur les panneaux solaires

- Charges de neige dans les climats froids

- Expansion et contraction thermique des éléments en acier

- Vibrations quotidiennes causées par les changements environnementaux

- Charges de maintenance pendant l'inspection et l'entretien

La sélection des spécifications correctes des boulons en U permet de répartir ces charges en toute sécurité dans toute la structure de montage.

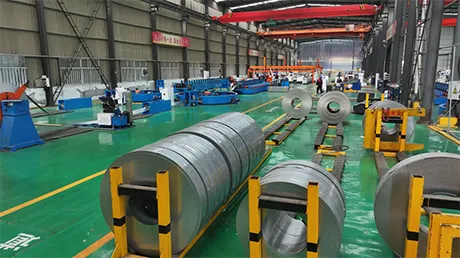

Fabrication et contrôle qualité

La cohérence des produits est essentielle pour les projets photovoltaïques à grande échelle où des milliers de fixations sont installées.

Chez Energet Solar, chaque lot de production suit un processus de contrôle de qualité standardisé pour garantir une précision dimensionnelle et des performances mécaniques stables.

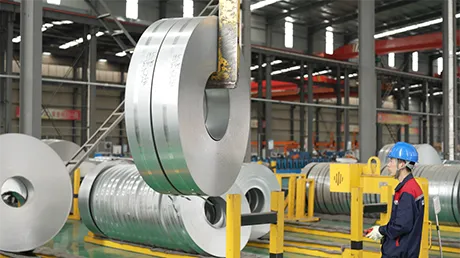

Vérification des matières premières

Tous les matériaux en acier entrants sont inspectés pour vérifier la qualité du matériau, la composition chimique et les propriétés mécaniques avant le début de la production.

Formage de précision

L'équipement de pliage automatique garantit un rayon de courbure et une précision dimensionnelle constants pour chaque lot de production.

Inspection des fils

Les filetages roulés sont inspectés pour vérifier la précision du profil, l'engagement en douceur et la cohérence dimensionnelle pour garantir une installation fiable.

Protection des surfaces

Chaque lot est vérifié pour la qualité du revêtement et l'intégrité de la surface après galvanisation ou traitement ZAM pour garantir une résistance à la corrosion à long terme.

Inspection de qualité finale

Les produits finis sont soumis à une inspection complète avant expédition, y compris une vérification dimensionnelle, une inspection du filetage, un examen visuel et des contrôles d'emballage.

Cas d'application pratiques

Ferme solaire à grande échelle au Moyen-Orient

Pour un projet photovoltaïque au sol de 60 MW situé dans un environnement désertique à haute température, Energet Solar a fourni des boulons en U galvanisés à chaud pour les raccordements des tuyaux principaux.

Malgré une exposition prolongée à un rayonnement UV intense et à d'importantes variations de température entre le jour et la nuit, les fixations ont maintenu des performances de serrage stables sans relâchement notable ni détérioration du revêtement après un fonctionnement prolongé.

Projet photovoltaïque sur toit côtier en Asie du Sud-Est

Une installation photovoltaïque sur le toit de 35 MW nécessitait une protection renforcée contre la corrosion en raison d'une exposition constante à un air chargé de sel et à une humidité élevée.

Pour répondre à ces conditions, des boulons en U personnalisés avec revêtement ZAM ont été fournis avec des dimensions spécifiques au projet. La résistance améliorée à la corrosion a réduit la fréquence de maintenance et a fourni des performances structurelles fiables tout au long d'un fonctionnement extérieur à long terme.

Pourquoi choisir Energet Solar

Choisir le bon fournisseur de fixations est aussi important que sélectionner la bonne fixation.

Energet Solar combine une expérience de fabrication, un support technique et une gestion stricte de la qualité pour fournir des solutions de fixation fiables pour les projets photovoltaïques du monde entier.

Nos avantages incluent :

- Fabricant professionnel spécialisé dans les systèmes de montage solaire

- Production automatisée pour une cohérence stable du produit

-Services de personnalisation OEM et ODM

- Matériaux en acier au carbone à haute résistance

- Options de revêtement galvanisé à chaud et ZAM

- Contrôles dimensionnels et qualité stricts

- Production rapide et livraison mondiale fiable

- Support technique pour les projets d'ingénierie

Foire aux questions

Les dimensions du U-Bolt peuvent-elles être personnalisées ?

Oui. Nous fabriquons des boulons en U personnalisés en fonction du diamètre du tuyau, de la longueur du boulon, des spécifications du filetage, des matériaux et des exigences en matière de revêtement.

Quel revêtement convient le mieux aux environnements côtiers ?

Revêtement ZAMest généralement recommandé pour les zones côtières et à forte humidité car il offre une résistance accrue aux brouillards salins et à la corrosion atmosphérique.

Comment puis-je déterminer la taille correcte du boulon en U ?

Le boulon en U doit correspondre au diamètre extérieur du tuyau tout en tenant compte de la charge structurelle, du jeu d'installation et de la force de serrage requise.

Les écrous et rondelles assortis sont-ils inclus ?

Ils peuvent être fournis dans le cadre d’un kit de fixation complet selon les exigences du client.

Ces boulons en U peuvent-ils être utilisés pour des tubes carrés ?

Oui. Nous proposons des dimensions de pliage personnalisées adaptées aux applications de tubes en acier ronds et carrés.

Quelles normes vos produits suivent-ils ?

Nos produits sont fabriqués conformément aux exigences structurelles photovoltaïques internationales pertinentes et sont fabriqués sous un système de gestion de qualité strict.

Fournissez-vous un support technique ?

Oui. Notre équipe d'ingénierie peut vous aider dans la sélection des produits, la révision des dessins, la personnalisation et les recommandations techniques pour différents systèmes de montage photovoltaïques.

Quels contrôles sont effectués avant expédition ?

Chaque lot est soumis à une inspection dimensionnelle, une vérification du filetage, une inspection du revêtement de surface, des contrôles d'apparence et une inspection de l'emballage pour garantir une qualité constante avant la livraison.
